E8000彩色小尺寸專用型
機台特色
- 高速：一分鐘可達8000pcs
- 可快速更換玻璃設計，3分鐘內可完成更換，不用校正平面度
- 專利交流式高壓導料裝置，針對小尺寸物件的導正效果及穩定間距
- OK料盒排料檢知，電磁閥故障或誤排會警報。
- 針對專用、形狀固定之檢測物件，撰寫專用軟體，更換物料設定簡單、快速
- 高信賴性、準確的排料系統
- 高速、穩定材料供給
- 軟體可自動認向
- 不同材料只需更換振動供料
- 共用性高：搭載變倍鏡頭，更換晶片規格只需調整倍率不需更換鏡頭
- 優秀的檢查處理能力
- 自主開發光源及撰寫軟體、電路設計，參數可記憶
- 人性化、直覺性操作介面
- 各自獨立彩色影像處理
- 振動盤採開放式軌道，搭配單邊導料，入料絕不卡料
庫存數量：台
- 可檢測材料：MLCC, BEAD, VARISTOR, INDUCTOR, LTCC, R
- 可檢測尺寸：01005~0402
- 外觀檢測面：四 / 六 / 八面檢測 ( 可任選站別，八面多二支CCD可檢測不同異常 )
- 速度：8000 pcs/min(0402) 以下
- 可檢出異常：產品位置不良、電極寬度、電極長度、電極間隔、電極莓黑、電極脫皮、電極電鍍不良，電極與電極，本體寬度、本體長度、本體染鍚、本體沾污、本體缺損、本體刮傷、本體變色
- 收料盒數量：良品料盒(1), 不良品料盒(3/4 ), 重工料盒(1), 殘料盒(1)
- 解析度：1~50, μm/pixel (視camera解析度及鏡頭倍率及晶片大小而定)
- 照明：LED 燈源 ( 依材料供給不同光源 )
- 作業高度：約1100mm
- 外觀顏色：象牙白
- 電源：1ϕ 220V 50 / 60 Hz 1A
- 尺寸：92 X 92 X 180 cm
- 重量：450 kg
- 主要控制器：PC / HMI / 振動盤控制器 / 前置面板
- 語言顯示：中 / 英
- 緊急停止：位於前置面板 (按押式按鈕)
- 備份：裝設備份用硬碟乙個。
- 畫面顯示：PC：22″ LED monitor ；HMI：7″

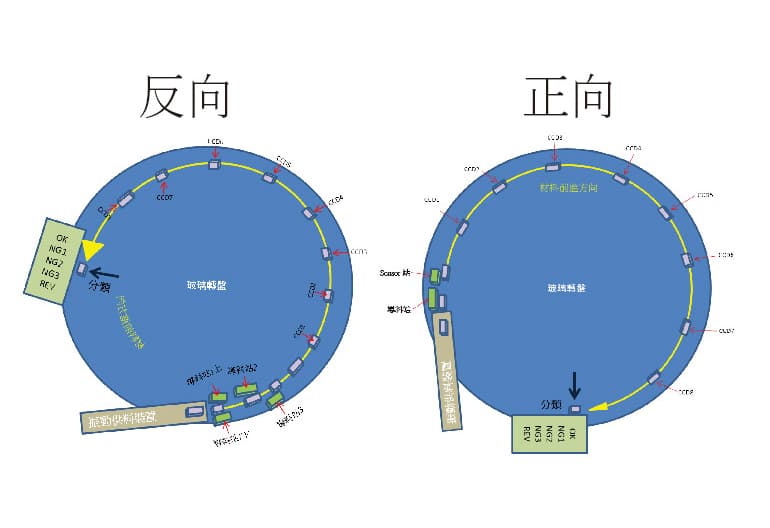

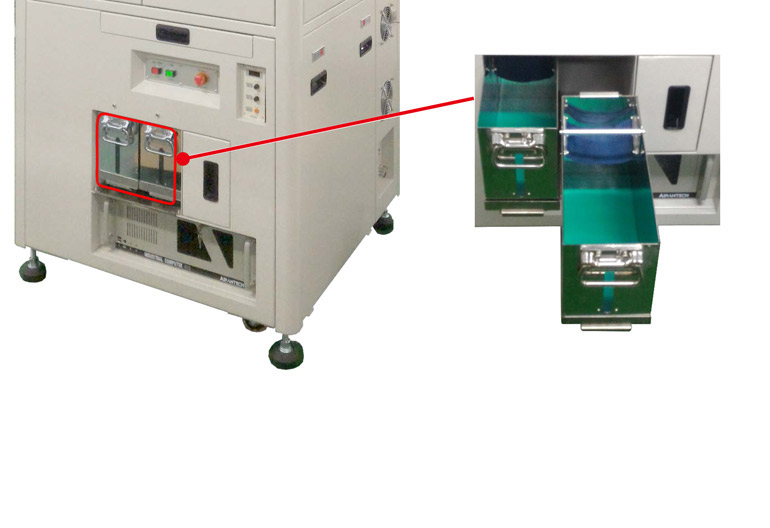

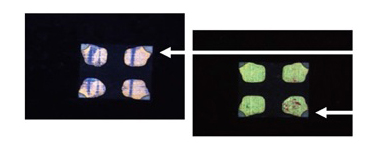

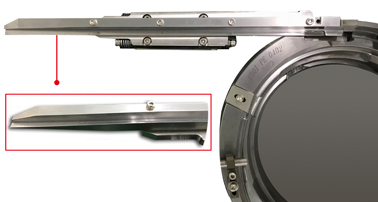

| 震動盤開放式軌道、無上蓋、無側蓋，快速供料不卡料 | 雙良品設計，滿料時不需停機，提供工作效率 | 可依客戶廠地配置需求，做正向或反向設計 | 加二站可任選站別，架設不同光源抓取不同異常 |
 |
 |
 |
 |

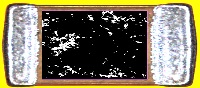

| 本體沾汙 | 本體沾錫 | 本體剝落 | 本體缺角 |
 |
 |
 |
 |
| 殘膠 濺錫 | 銀膠 濺錫 | 崩裂 | 陶瓷異色 |
 |
 |
 |
 |
| 殘膠 | 表面汙染 | 凹痕 | 電極刮傷 |
 |
 |
 |
 |
| 本體沾汙 | 本體沾錫 | 本體剝落 | 本體缺角 |
|
|
|
|
| 殘膠 濺錫 | 銀膠 濺錫 | 崩裂 | 陶瓷異色 |
|
|
|
|
| 殘膠 | 表面汙染 | 凹痕 | 電極刮傷 |
|
|
|
|
